MPS布局隔离电源板块推出一系列中大功率应用产品

2021年12月15日 13:15

时代之变,引领电源产品设计不断变革

“碳中和”,5G,AI,Big Data!应接不暇的新名词出现,让我们深刻感受到生活正处在巨大的变革当中。5G时代的来临,改变了许多电源产品的设计理念,市场对中大功率电源的需求已大幅攀升。比如,由于数据流量的跃升、通信频率的提高、发射功率的加大,5G基站运行需要仰赖更多的电力供应。另一方面,由于5G传输距离更短,所以新建基站的数量需为4G基站的数倍以上,才能达到相同的覆盖率。这两个发展趋势要求通信电源产品必须追求更高的功率密度、更紧凑的封装体积、更智能的控制策略,更严格的安全认证等特性。同时“碳中和”目标的提出,使得充电桩、新能源汽车、光伏及风能发电,服务器等应用领域的电源产品也都在不断地推陈出新。




MPS推出系列隔离电源产品

在时代的变革推动下,MPS也顺势推出一系列针对中大功率应用的电源IC,旨在为业界提供高效、简单、可靠的选择。

MPS针对3KW功率级别推出了一整套电源转换方案,其输入电压范围为85V至265Vac,输出电压为48V,包括Totem Pole PFC(图腾柱PFC)和LLC两级电路。它采用了MPS的隔离型门极驱动MP188xx、PFC/LLC控制器MPF320x0、集成电源型数字隔离器MPQ27800和隔离电流传感器MCS180x等最新产品。这些器件的协同设计,使得该方案实现了2.14W/cm3的功率密度,整体转换效率达到96%。

其中的拳头产品--隔离型门极驱动产品MP188xx包含多种通道配置,能够实现高达5KV隔离耐压、100KV/us共模抗干扰、30V输出端供电和低至50ns传输延时等关键指标。MP18831是一款隔离型半桥门极驱动器,具有高达4A的拉灌峰值电流能力。利用MPS专有的高压容性隔离技术,可以实现高达5KVRMS的耐受电压和额定值大于100KV/us的共模瞬态抗扰度(CMTI)。该门极驱动器可以驱动各类型电源开关器件,具有传播延迟短和脉宽失真小的特性,封装选择有SOIC-16 NB/WB、LGA-13等。

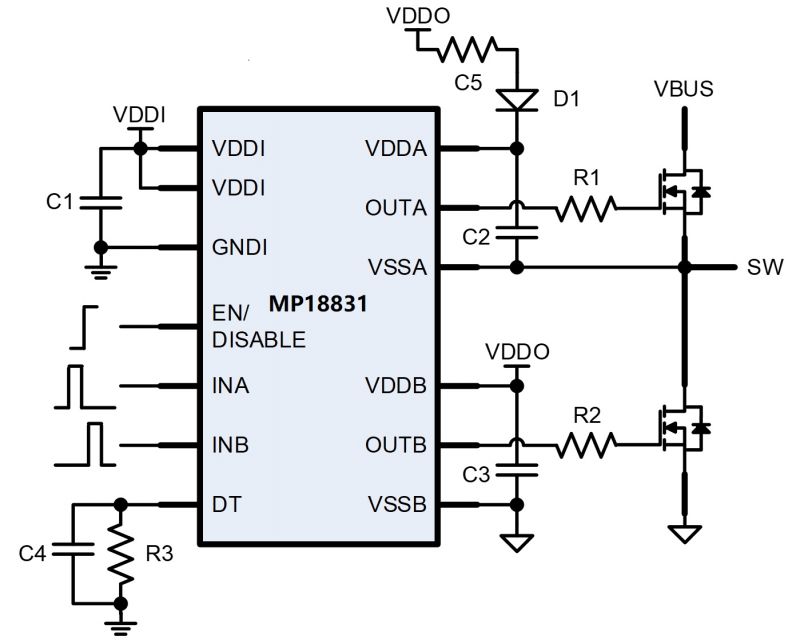

MP18831典型应用电路

另外一款是集成电源型的四通道数字隔离器--MPQ27800,它可以提供高达150Mbps的传输速率和5V/200mA的隔离供电,信号传输方向可以有多种选择,完美替换传统的光耦隔离器并提供更佳的性能。同样地,它采用高压电容隔离技术,可以实现5KVRMS的隔离耐压。

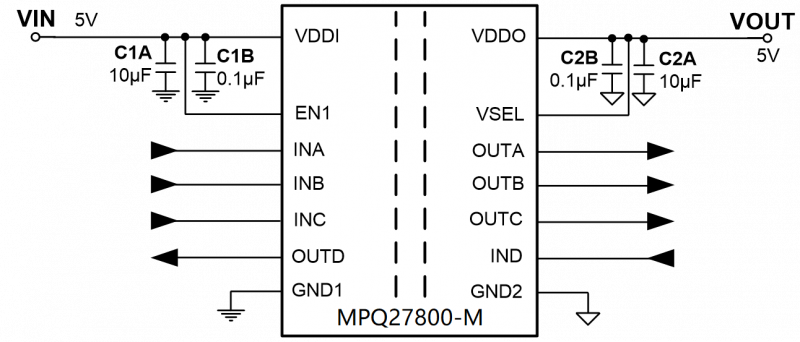

MPQ27800典型应用电路

在集成式控制器方面,MPS的MPF32010是一款用于AC/DC功率转换的PFC图腾柱数字控制器。图腾柱拓扑使用有源开关管代替双升压拓扑中的二极管整流器。这种配置方式可以增加整体效率。而且MPF32010集成了整个控制回路,并能允许用户通过友好的图形用户界面微调图腾柱的操作,从而大大简化了图腾柱的设计。

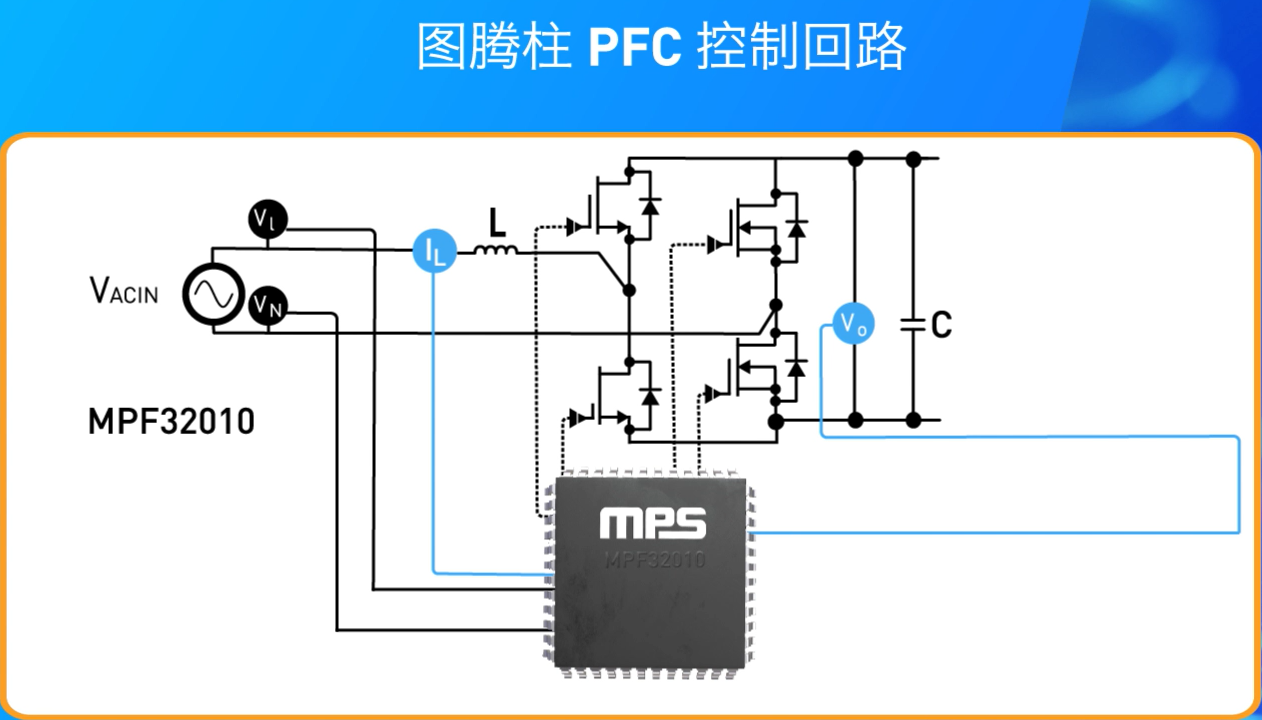

MPF32010集成了整个控制回路

同时,MPS还推出了独立的隔离电源模块MID1W0505,MID6W2424等系列产品。MID1W0505A是一款半调制型、隔离式DC/DC变换器,在-40°C至+125°C工作温度范围内支持4.5V至5.5V的输入电压(VIN)以及高达1W的输出功率(POUT),且具有极好的负载和线性调整率。MID1W0505A-3支持3kVDC隔离电压,它在一个芯片中集成了功率MOSFET、变压器和反馈电路。与传统的隔离电源模块相比,提供了更紧凑的解决方案,具有可靠的工作性能。

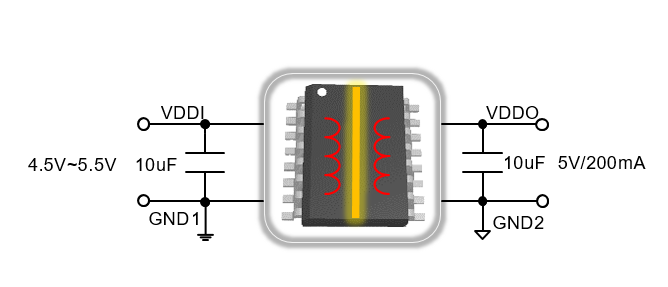

MIDxxW0505A典型电路

MPS将持续致力于推出更多针对中大功率电源应用的IC产品,帮助电源设计师们不断地开发出性能更高、响应更快、体积更小、成本更低和开发周期更短的电源方案。
